Thermoformen von Hartschalen

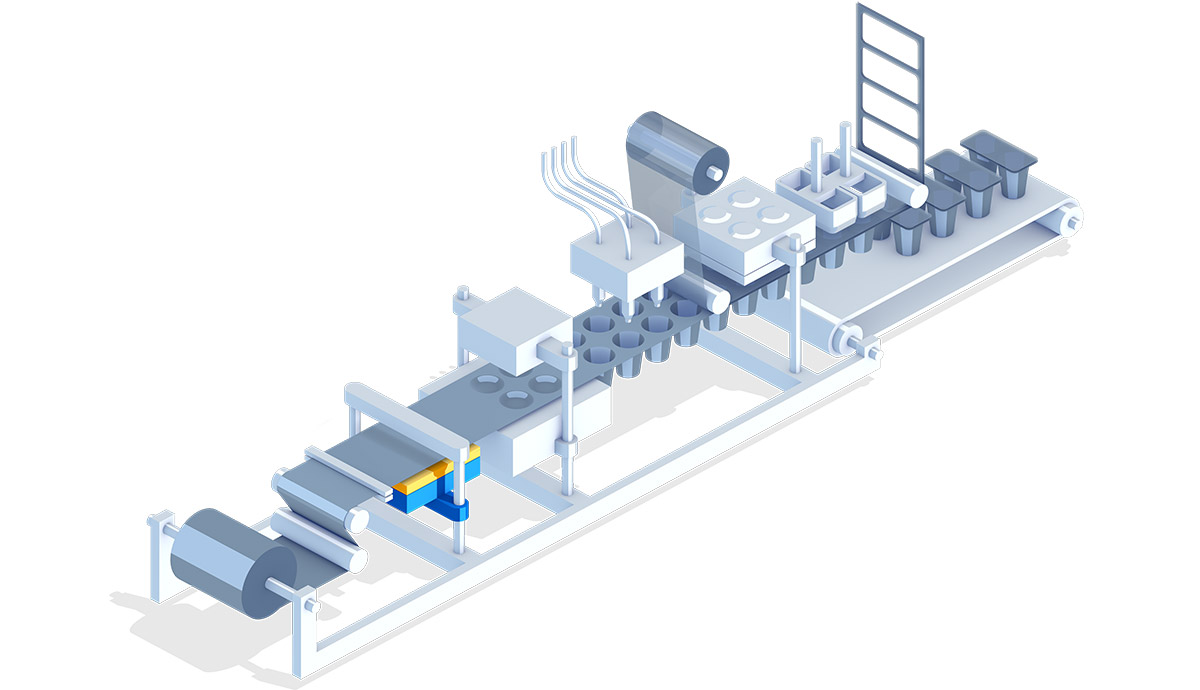

Einseitige Vorheizung von unten, um mit einem schnelllaufenden Thermoformer recyclingfähige Schalen mit optimaler Wandstärkenverteilung zu Formen.
Folgende Herausforderungen lösen die watttron-Produkte:
- Materialeinsparung in der Unterfolie bis zu 50 %
- Sichere Verarbeitung von recyclingfähigen Mono-Materialen
- Bessere Barriereeigenschaften und Stabilität der Verpackung
- Formen von hohen Umformgraden ohne Stempel

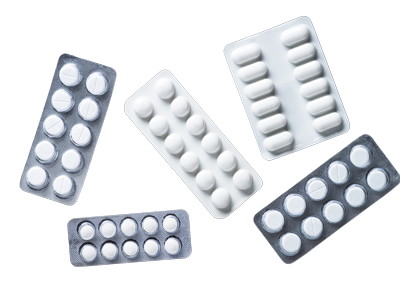

Bei der Firma Bayer konnte durch gezieltes Erhitzen der PP-Folie eines Tablettenblister mit dem Matrixheizer die Durchbiegung der Verpackung um 16 % reduziert und damit eine Fehlerquelle in nachfolgenden Prozessen deutlich minimiert werden.

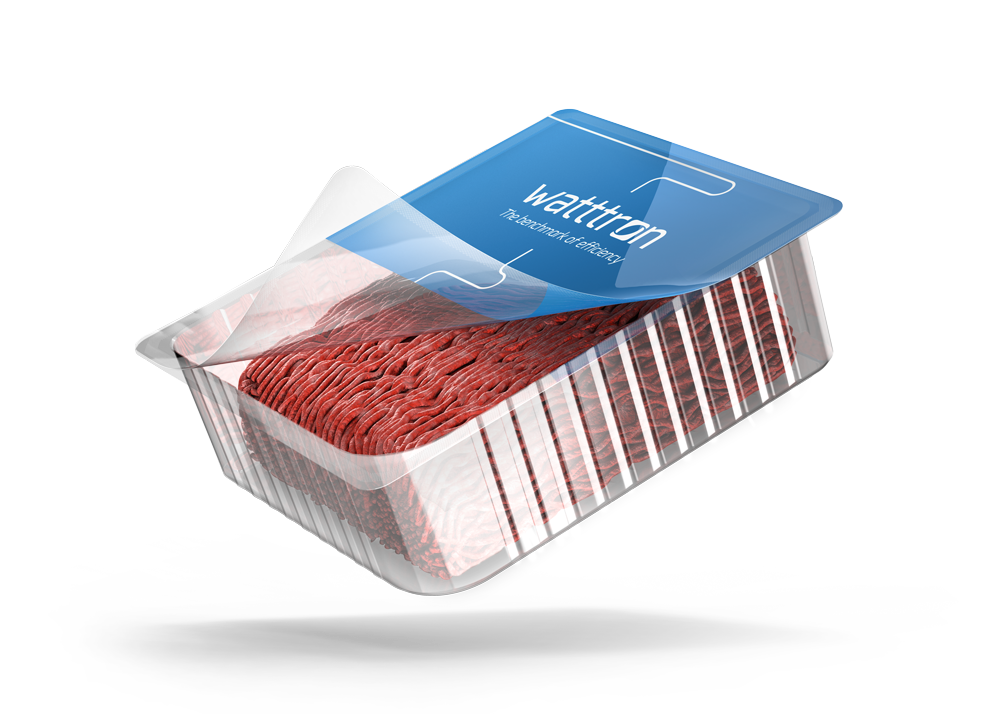

In einer Packungsstudie für eine 1-kg-Fleischschale wurde durch den Einsatz des Matrixheizers eine gleichmäßige Materialverteilung erreicht. Das Ergebnis: Bei Mono-PP/EVOH ließ sich trotz halbierter Ausgangsfolienstärke die Restwandstärke an der dünnsten Stelle um beeindruckende 59 % steigern – die ideale Voraussetzung für exzellente Barriereeigenschaften bei gleichzeitig reduziertem Folieneinsatz.
Für einen Kunden aus dem Bereich Schnittkäse konnte durch den Einsatz des Matrixheizers ein jährliches Einsparpotenzial von 300.000 € nachgewiesen werden. Die Ausgangsfolienstärke der Mono-APET-Verpackung wurde dabei um 25 % reduziert – bei gleichbleibender Stabilität.
Einsatzgebiete
Lebensmittel
Medikamente
Medizintechnik
Industriegüter
Verpackungstypen

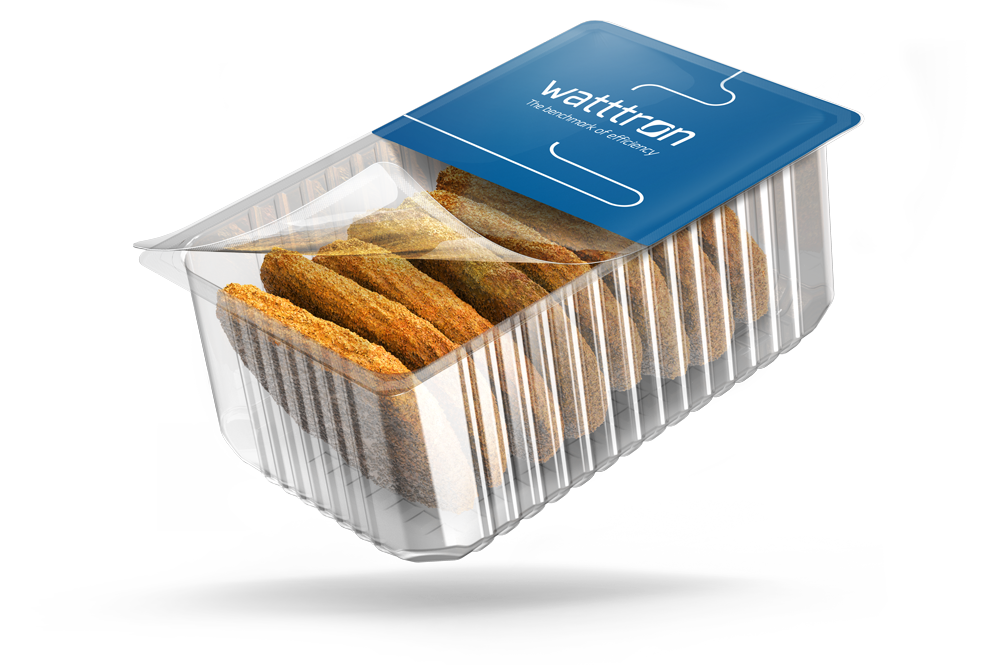

Tiefgezogene Hartschalen
Blister
Produkte
Voriger
Nächster
Matrixheizmodul
- Hauptbestandteil eines Matrixheizers
- Größe der Heizfläche: 40 mm x 40 mm oder 40 mm x 50 mm
- Jeweils 64 oder 80 5 mm x 5 mm große individuell geregelte Heizpixel
- Temperatur-Bereich: bis 200 °C
- Heizleistung: 22 W/cm²
- Antihaft-Beschichtung der Heizfläche oder Antihaft-Folie möglich
- Einfache Austauschbarkeit
- Aufheizrate: 10 K/s
- Durch Kombination der Matrixheizmodule können Heizflächen von bis zu 800 mm x 800 mm realisiert werden
Komplettpreis Matrixheizer
64€ pro cm² Heizfläche*
* Preis für Maschinenbetreiber. Für Maschinenbauer gilt ein reduzierter Preis.
Voriger
Nächster
Matrixheizer Standard (Vor- oder Deckelheizung)
- In allen Thermoformern ausrüst- und nachrüstbar
- IP 65
- Medienzuführung durch separate Steckanschlüsse
- Fixe Position der Heizfläche
Voriger
Nächster
Matrixheizer Deckelheizung
- Optimiert für die Aus- und Nachrüstung von Multivac Maschinen
- IP 67
- Vollintegriert in Tiefziehdeckel
- Adaption an verschiedene Folienstärken durch verstellbare Position der Heizfläche im Bereich von 0,2…1,7 mm hinter dem Rahmen
- Zuführung der Medien über Anschlussbock
Voriger
Nächster
Matrixheizer Vorheizung
- Optimiert für die Aus- und Nachrüstung von Multivac Maschinen
- Kompatibel mit Schubladenfunktion
- Adaption an verschiedene Folienstärken durch verstellbare Position der Heizfläche im Bereich von 0,2…1,7 mm hinter dem Rahmen
- Rahmenlose Verbindung zur Formstation für optimale Ausnutzung des Folienabzugs
